關于客戶和項目

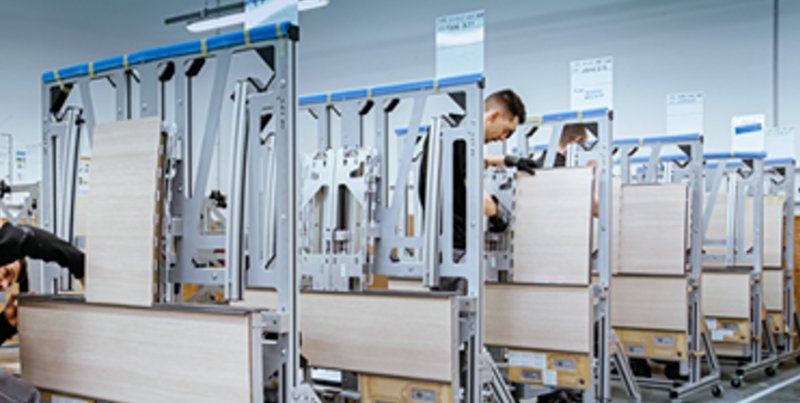

該客戶是一家專門為商務飛機和私人定制飛機提供零部件加工、翻新和修復服務的制造商。他們能加工各種各樣的飛機零部件，包括飛機的后殼，座椅，分隔板隱私門，裝飾部件等等。最近，為了更好地調整生產能力，他們需要尋找一家專業的制造商與其合作。

為了保證產品質量，生產廠家必須具備快速響應的能力，制定合理的加工工藝，并根據需求安排生產?？蛻粽业巾f克，希望通過一個機加工項目來檢驗我們的生產和管理能力。

我們與客戶合作的第一個項目就非常具有挑戰性。這是一個尺寸大、壁厚薄的金屬安裝板。在收到項目信息后，韋克在一天之內迅速做出了回應。通過分析圖紙并了解關鍵特性，我們提供了一個定制加工解決方案，并得到了客戶的高度贊賞。接下來讓我們看看這個項目的具體情況。

零件結構分析

韋克堅信只有深入了解零件的結構和客戶的加工需求，才能制定合適的加工解決方案。

大尺寸，薄壁

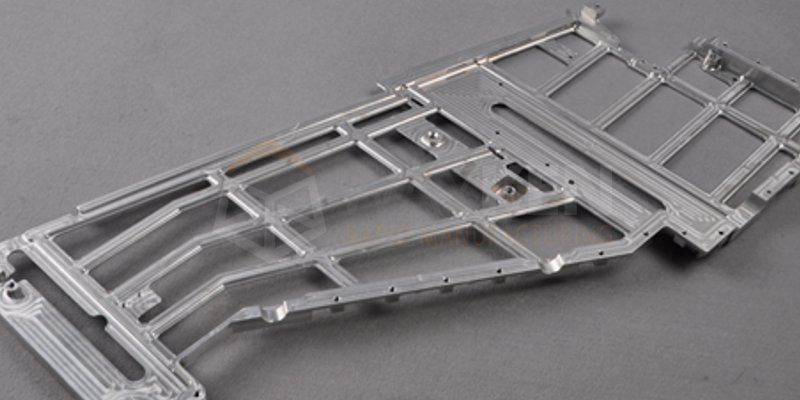

該款零件是飛機機艙的的支撐板，上面需要安裝許多的配件，但是其重量要求不能超過800克。因此為了盡量減輕這塊安裝板的重量，設計師把該部件設計成了大尺寸（602*374*35mm），薄壁厚（僅為1.59mm）。

但是，該尺寸超出了普通機床可加工的行程，需要選擇專門加工大尺寸零件的機床。同時由于零件尺寸大且壁厚薄，加工時易產生零件變形的風險。

此外，大尺寸高精度要求的零件的檢測也是一個挑戰，需要生產商配備能夠檢測該零件尺寸的檢測儀器。

嚴格的公差要求

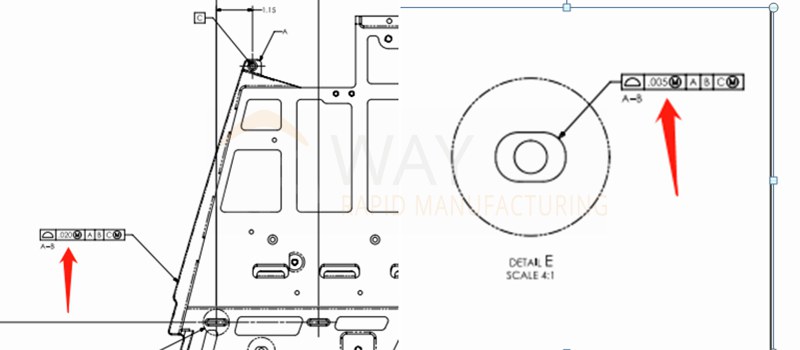

飛機零配件需要精準裝配，不能出現任何錯誤。因此，該安裝板的孔、位置度、及輪廓度的公差要求都非常嚴格。

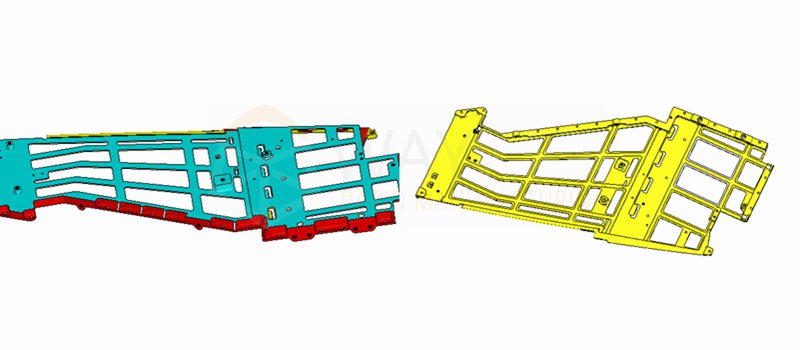

以3個不同面為基準，輪廓度公差要求需要達到0.05。但由于該零件有許多的不同加工法向，需要多次裝夾才能完成加工。裝夾次數越多，越會降低零件的加工精度。因此需要優化加工工藝，減少裝夾次數，保證加工精度。

加工解決方案

在正確分析了零件結構后，我們找出了工藝制定過程中需要關注的重點，包括零件尺寸大、壁厚薄、變形、控制精度等。接下來，韋克將圍繞這些重點制定加工策略。

1. 從原材料開始減少變形量

我們先采購一塊長685mm，寬460mm，高38mm的2024鋁胚料，并先對胚料進行熱處理，以消除材料應力，減少變形量。接著把胚料再次磨平，進一步從胚料開始減少變形量。

2. 選擇合適的數控機床

如果用3軸不停更換裝夾的方式加工這款零件，需要7次的裝夾才能完成加工，這對零件的加工精度影響非常大。因此我們需要合理安排機床，盡可能的減少裝夾次數。另外，如果零件側面結構采用豎立方式裝夾加工，容易晃動，影響精度。

結合這兩難點，我們決定正反兩面用三軸立式加工中心加工。加工機型是專門用于加工大尺寸零件的1270機型。之后再采用帶轉臺的臥式加工中心加工側面所有結構和牙孔。這樣加工側面時不僅不需要豎立裝夾，且只需要一次裝夾，并旋轉轉臺即可完成多個側面的加工。

3. 加工步驟

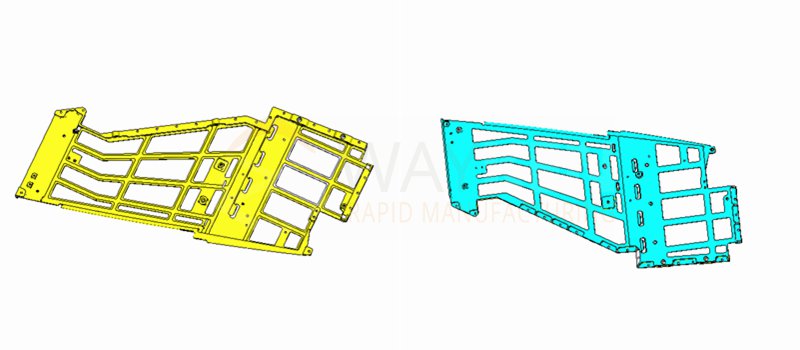

由于正反兩面（黃色和藍色面）壁厚最薄且結構最多，也最容易產生變形，我們先加工這兩面結構。

為了盡可能地減少刀具震動，造成變形量過大的問題，我們先減緩刀具的進給速度粗加工黃色面，并留有余量，把零件的基本結構銑出。再以同樣的方式加工藍色面。

再把粗加工的零件進行第二次熱處理，進一步減少應力的同時增加零件的硬度，減少變形量。

接著精銑黃色面和藍色面，使加工應力得以互相抵消，減少零件變形的同時還能確保兩面和孔的精度。

最后我們再把零件裝夾到帶轉臺的臥式加工中心。使刀具進行360°旋轉加工，讓零件側面的所有結構在一道工序中裝夾完成。這就確保了側面孔的精度以及部分高輪廓度的要求。

4. 大尺寸零件的檢測

這款零件的尺寸有非常多孔的位置度以及輪廓度要求。由于零件尺寸過大，用一般的方法很難檢測出來。

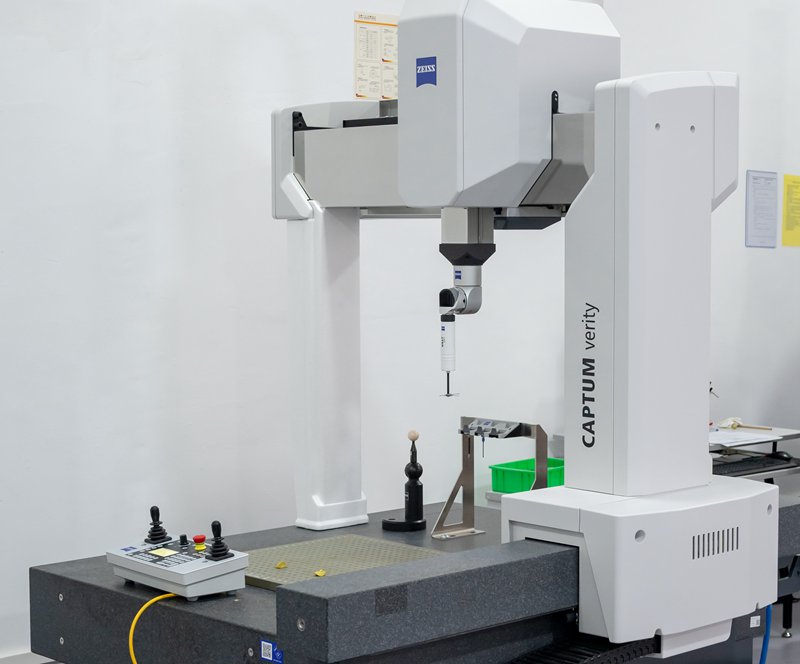

韋克采用蔡司的三次元進行檢測，它的最大測量行程是：700x1000x600mm，最大測量誤差 2.1μm，能非常精確地測量出大尺寸零部件的加工精度，也是檢測這款零件的理想選擇。

選擇韋克作為您可信賴的制造商

定制合適的加工方案是制造優質零件的第一步。韋克擁有經驗豐富的工程團隊，從來料的加工到成品的制造，始終為復雜結構的精密零件制定最優的加工方案。我們還提供一站式加工服務，包括CNC 加工、真空鑄造、鈑金制造、表面處理等。從手板到零件生產，我們致力于為每個產品開發階段提供全力支持。
