跳動是旋轉部件特有的一種制造誤差，例如在泵、齒輪、軸等機械部件，跳動是一個需要密切關注的數值。

本文將介紹跳動的定義、類型（徑向跳動和軸向跳動）、在幾何尺寸與公差（GD&T）中的管理，以及一些測量跳動的技巧。

什么是跳動？

在深入探討細節之前，我們先快速了解一下跳動的一般定義。跳動是測量旋轉部件在繞固定參考軸旋轉時的偏差。理想情況下，部件的軸和參考軸應該在同一條線，但實際情況并非總是如此。

因此，跳動可以衡量旋動部件的晃動量。顯然，這是一個必須加以控制的誤差。如果機械加工件中的跳動超出范圍，可能會導致軸承損壞或軸永久彎曲等不良問題。

跳動的兩種類型

在討論了跳動的定義之后，我們將解釋其兩種類型：軸向跳動和徑向跳動。

徑向跳動

當旋轉部件的軸偏離旋轉軸時，會發生徑向跳動。在這種情況下，兩個軸仍然是平行的，但不同線。想象一下，鉆頭的中心稍微偏離卡盤的中心。它會隨卡盤旋轉，但不是繞自己的軸旋轉。相反，旋轉軸將是卡盤的中央軸。在這種情況下，鉆出的孔會比鉆頭尺寸大，大小等于徑向跳動量。

軸向跳動

軸向跳動由部件軸和參考軸之間的角度定義。在這種情況下，它們不是平行的。由于存在角度，離兩軸交點越遠，部件和參考軸之間的偏差就越大。

一個典型的例子是松動的汽車輪胎，從后面可以看到其晃動運動。正如我們剛才解釋的，晃動在靠近車軸的地方不太嚴重，而是在輪胎圓周處更加明顯。

GD&T中的跳動

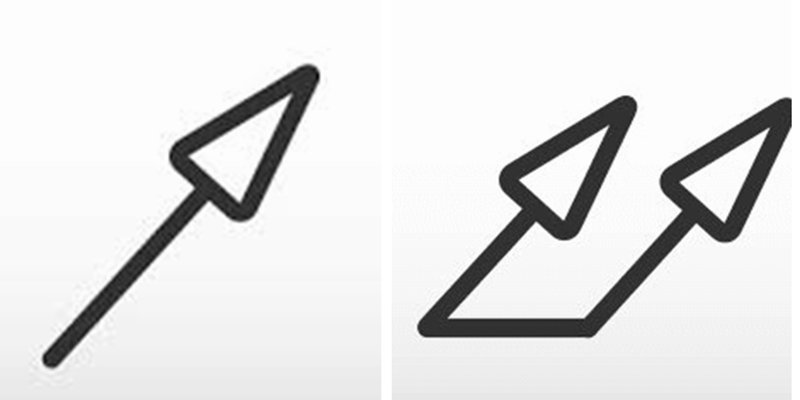

幾何尺寸與公差（GD&T）是一種復雜的系統，用于描述工程圖紙和部件之間的關系。它是制造的指南和質量保證的標準。根據ASME Y14.5標準，GD&T中的跳動由下面的跳動符號控制。它是一個以參考軸為中心的圓形公差帶的二維特征，將參考軸稱為“基準軸”。

控制面上的所有點都必須位于該公差帶內，部件才能通過必要的質量檢查。跳動在三維版本也可用。如果在圓表面上標注總跳動符號，則必須測量整個表面，且應位于三維圓柱公差帶內。

這兩個符號：跳動符號和總跳動符號，是設計工程師向生產和質量部門傳達制造要求的有效工具?，F(xiàn)在，為了加深理解，我們將通過一個簡單示例演示跳動符號的使用。

GD&T跳動符號示例

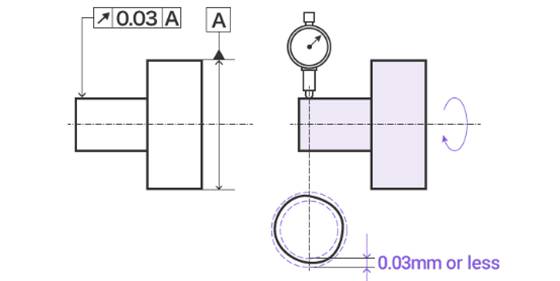

在GD&T中理解跳動還是很容易的。首先，我們來看下面顯示的跳動符號示例。箭頭旁邊的標注顯示跳動適用于較小的圓柱表面。

標注中的“A”指的是基準特征，即較大圓柱的軸。0.03值是徑向跳動公差。右側的圖示顯示了測量情況以及±0.03的公差帶。測量結果顯示，輪廓（實線）位于公差帶（虛線）內。因此，它是合格的。

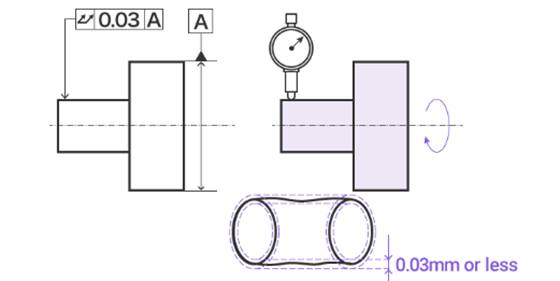

接下來，我們將討論總跳動符號。讓我們通過用總跳動符號替換跳動符號來擴展前面的示例。下面的圖示反映了這一變化。

測量值與之前相同。但這一次，公差帶是一個三維圓柱。較小圓柱特征的整個表面都必須位于該公差帶內。因此，技術人員將在特征的軸沿線上不同位置采集多個測量值。這需要一些額外的工作，對幾何形狀提出了更嚴格的公差要求。

如何測量跳動：分步指南

上述GD&T示例討論了跳動測量。在本節中，我們將回答如何測量跳動。

千分表是目前測量徑向跳動和軸向跳動最常用的測量工具。它們使用直觀，設置方便。此外，它們還具有極高的準確性，并能提供可重復的測量結果。

測量步驟的逐步總結如下：

• 固定基準；
• 參照上述示例，這意味著將基準（大圓柱體）牢固地安裝在旋轉裝置（如卡盤或主軸）上。這樣做可以確保在測量過程中基準本身不會晃動；
• 安裝千分表；
• 使用固定的參照框架，例如地面；
• 將測針壓在特征面上；
• 將千分表放置在便于觀察的位置，并輕輕地將測針壓在待測面上。對于徑向跳動，這是指圓形表面；對于軸向跳動，則將其對準與中心軸垂直的表面。請參考軸向與徑
• 向跳動示意圖以獲得更清晰的了解；
• 將千分表歸零；
• 在標準千分表上，您可以旋轉表盤將其歸零；
• 進行測量。

將零件旋轉一整圈，并記錄千分表上顯示的偏轉量。此外，您可以多次重復此過程以減小誤差。除了千分表外，工程師還廣泛使用激光測量設備或三坐標測量機（CMM）等現代測量工具進行高精度應用。這些機器是自動的，能夠以更高的精度測量誤差。

為什么在制造中避免跳動很重要？

跳動，如同所有制造誤差一樣，在某些應用中必須避免。通常，對于電機、軸、滑輪、法蘭、齒輪軸等機械部件而言，這一點尤為重要。

避免跳動的一個關鍵原因是振動（顫振）。旋轉部件的跳動會使其繞軸線振動，產生離心力和不必要的運動。這種振動會隨著跳動量和旋轉速度的增加而加劇。在極端情況下，這種振動可能會損壞整個組件，導致零件永久變形，激發組件的動態模式，并降低零件的疲勞壽命。

此外，避免跳動的另一個原因是運動精度。例如一輛車輪晃動的汽車，車輪的跳動不僅構成安全隱患，而且肯定會損壞汽車。

機械加工工具中的跳動是另一個重要問題。許多機械加工操作涉及旋轉工具，例如車削、銑削和鉆孔。如果工具安裝不正確（跳動過大），操作將產生不準確的結果。此外，它還會損壞工具和機床。

結論

精密制造的核心在于優化工藝以最小化誤差，這與制造能力和質量直接相關。在涉及旋轉部件時，跳動誤差是最重要的考慮因素。在機械加工中控制跳動無疑是制造業向超精密制造邁進努力的一小部分。
