數控機床的技術革新使機加工服務變得更加簡單，它還能與各種金屬和塑料材料兼容，生產出精密、優質的零件。

然而，要加工像具有倒扣特征的棘手零件，需要考慮一些關鍵因素并掌握相關技術訣竅，才能獲得理想效果。因此，本文將為您介紹有關加工倒扣及其在數控加工零件中的應用。

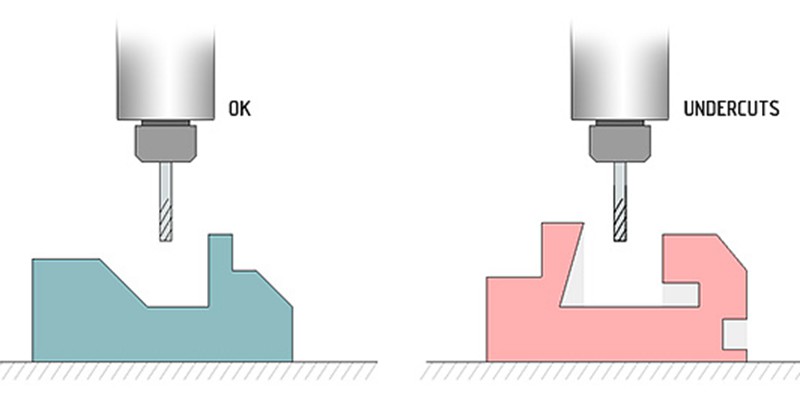

什么是倒扣？

倒扣涉及在加工零件中創建凹陷或下沉特征，大多數加工中使用的標準切削工具（如立銑刀）都無法加工出凹槽。此外，在機械加工中設計倒扣似乎也很難實現。

因此，制造一些精確的倒扣特征可能會產生更多成本，這是因為它們的某些表面無法從高處直接接觸到。倒扣加工需要專門的工具，如槽銑刀和棒棒糖銑刀來加工該特征的零件。

不同數控加工中的倒扣

機械加工中的倒扣是指加工零件表面凹陷的一種特殊類型，它通常表現為一個工件在另一個工件上延伸。在不同的數控工藝中，倒扣以不同的方式出現，請查看下面的詳細信息。

數控車削中的倒扣

在車削過程中，倒扣是指加工零件內徑上的直徑凹陷。車削技術中倒扣的經驗法則是，其長度至少應為1.5個螺紋，直徑至少應比螺紋最小直徑小 0.38 毫米。此外，倒扣通常應用于螺釘或軸的螺紋部分的末端。因此，這為切削工具提供了間隙。

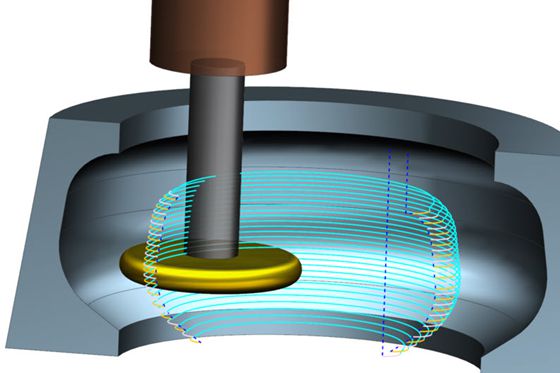

數控銑削中的倒扣

在銑削加工中，切削工具安裝在主軸上。在某些情況下，倒扣加工專家會從主軸角度看不到特征的方向切掉部分材料。不過，這需要使用特殊切削工具才能切到可見材料的后面。

倒扣加工的專用工具

如前所述，倒扣加工在大多數情況下都很棘手。此外，典型的直線加工工具無法進入大多數倒扣零件產生的間隙。因此，這種加工過程需要使用特殊工具。

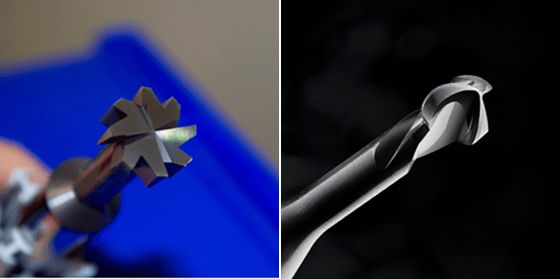

槽形銑刀和棒棒糖銑刀

這些獨特的工具具有特殊的形狀，可以加工傳統工具無法加工的凹槽。槽形銑刀和棒棒糖銑刀都是端頭寬，軸窄的刀具。但是，它們在端頭的形狀上又有所不同，你會發現槽形銑刀的刀尖更平，而棒棒糖銑刀的刀尖更圓。

此外，機械師們在進行倒扣加工時會測量外刀尖與軸邊緣之間的距離，這有助于確定數控加工零件的懸伸長度。棒棒糖銑刀的刀尖呈圓形，因此適合加工弧形底切形狀。除此以外，它們還可用于工件的邊緣支承和去毛刺。

需要注意的是，頸部較細的銑刀有助于加工出更接近球形的下刀口，這是由于較大的包角提供了更大的間隙。相比之下，頸部較粗的刀具包角較小。

倒扣零件加工中的特殊切削

以下是在倒扣零件加工中可以進行的一些不同切削：

T 型槽

顧名思義，這種切削工具有助于創建 T 形倒扣。T 型槽工具由相互連接的扁平水平刀片和垂直軸組成。這些特點使該工具可以向下切入工件，并在水平方向上進行切割，因此它形成了 T 形。T 形槽切割工具的標準寬度從 3 毫米到 40 毫米不等。

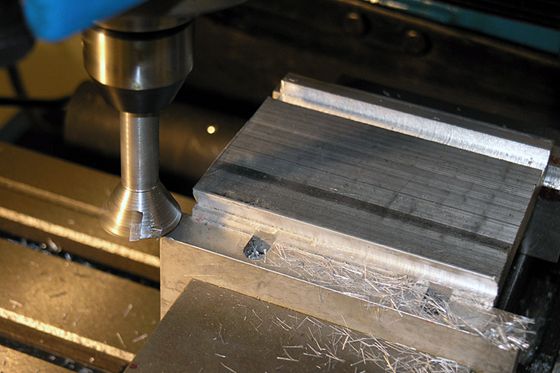

燕尾槽

燕尾槽切割工具使用傾斜的刀片來加工倒扣部件，切割結果呈梯形或燕尾形。此外，倒扣部分總是上窄下寬。較常用的燕尾切割工具的斜刀片是設計成 45 度和 60 度的標準角度。

單面切

這種獨特的切割方式利用數控暗切工具在加工件上進行不對稱切割。它在側向切割的同時，還能從之前的倒扣處進一步切割。

請注意，在使用單側切割技術時，間隙是一個必須考慮的重要因素，這樣才能確保數控倒扣切割工具正常工作。
