數控工具包括各種使用預編程軟件自動控制不同加工操作的電動機器和工具。這些機器在制造業中發揮著舉足輕重的作用。從分類上講，數控銑削操作中使用的銑削飛刀會影響工件平面的精加工。在此，我們將詳細介紹銑削飛刀的類型和規格。

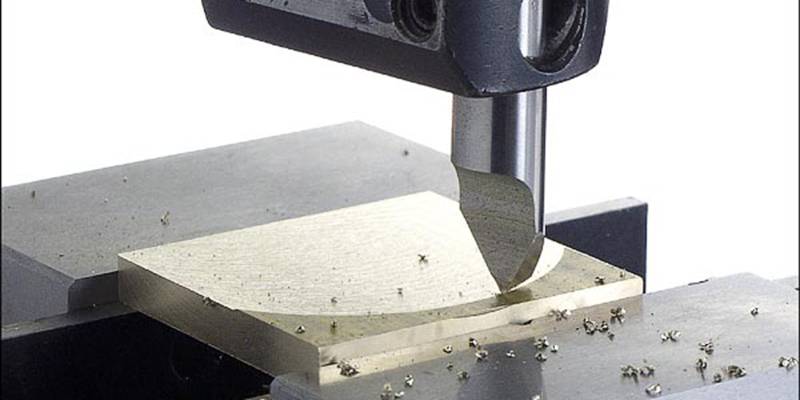

銑削刀具 – 飛刀概述

飛刀是一種旋轉切削工具，用于側向運動，以加工和修整工件的平面，它們大多用于數控銑床。

此外，飛刀使用一個或多個單點刀具，也稱為飛刀刀頭。飛刀安裝在一個特殊角度的支架上，因此當整個裝置旋轉時，這些刀頭可對不同金屬和塑膠材料進行切割。

一些特定的銑削飛刀類型，如旋轉刀具，可適用于切割、鉆孔、打磨、雕刻和研磨等多種操作。需要注意的是，飛刀適用于輕度切割操作，而非重型切割。

飛刀的類型

大多數飛刀的設計和制造都符合工業規格。然而，各種類型的飛刀在切削材料、進給率、切削速度等在應用中有所不同。因此，根據您的加工項目，您必須挑選合適的刀具類型來加工工件。讓我們來詳細了解一下常見的飛刀類型。

1. 點銑刀

這種飛刀由針狀的尖頭組成，專門用于切割精細的特征。大多數定點銑刀的每個刀片都有兩個切割刃，在銑削時，這些磨削刃有助于獲得精確的切割。此外，點銑刀還可延伸至難以觸及的區域，并可從手柄中滑入或滑出，便于安全存放。

2. 旋轉切割飛刀

這種飛刀適用于在不改變圖案切割線的情況下快速切割、鉆孔和打磨各種材料。有時，機械師們使用旋轉式切割飛刀只需一次銑削就能切割多層材料。

3.旋轉雕刻飛刀

旋轉雕刻工具通常用于在硬質材料上進行雕刻操作。更具體地說，制造商將這種飛刀用于雕刻木材紋理或金屬材料的特征。

飛刀的組件和規格

飛刀的組件

典型的飛刀由以下幾個部分組成：

• 圓柱形機身
• 支架
• 止動墊圈
• 緊固件
• 牽引螺栓
• 左旋硬質合金刀具

在大多數情況下，銑削飛刀中心的圓柱形刀體固定一個刀頭，同時，帶有兩個刀頭的飛刀通常在兩端各固定一個刀頭。使用前，這些飛刀刀頭會被固定在一個特殊的角度夾具中，與棒料的主軸成直角（90 度）。此外，左旋硬質合金刀具通常以 30 至 60 度固定。

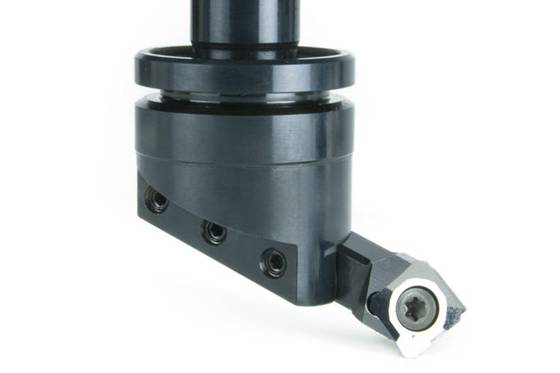

飛刀的規格和尺寸

飛刀有不同的工作方式，根據銑削項目的類型，需要確保每個飛刀刀頭都能從銑床獲得足夠的動力。

此外，請注意飛刀主體都需要使用特定長度的刀頭，以達到理想的效果。例如，旋轉切割飛刀的主體帶有主軸鎖，允許打開和關閉 1/8 英寸夾頭，以滿足標準旋轉目的。以下是其他一些需要牢記的重要經驗法則：

• 3/4 英寸主體飛刀使用 3/16 英寸刀頭;
• 1-1/8 英寸刀體使用 1/4 英寸刀頭;
• 1-3/8 英寸刀體飛刀使用 5/16 英寸刀頭。

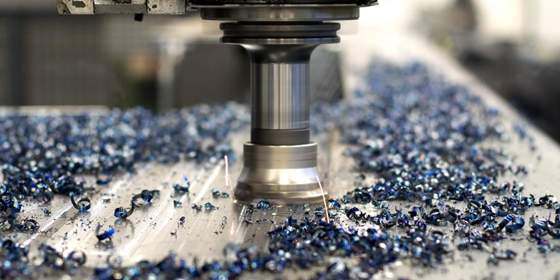

飛刀與端面銑刀有哪些區別？

一般來說，面銑刀涉及銑削與銑刀旋轉軸線成直角的平面或表面，以獲得高質量的表面光潔度。面銑和飛刀在某些方面有所不同，以下是其中的一些區別：

1. 刀片數量

飛刀使用一個或兩個刀片，切削速度較低，在銑削操作中去除多余的工件材料。相比之下，面銑刀使用多個刀片，切削速度較快，因此更適合重型材料的切削。但是，面銑刀的刀片高度不能單獨調整，因此不同刀片之間的切屑負荷不同。

2. 精加工質量

面銑加工可提供良好的表面光潔度。不過，銑削飛刀使用得當也可以提供更精細的表面質量。即便如此，對于大批量生產的項目來說，大型端面銑刀仍然是更好的選擇，因為它們的單次加工速度更快。

3. 切割要求

位置正確的飛刀的切削刃可以在一次銑削過程中覆蓋較大的表面，從而加工出非常平整的表面。另一方面，面銑刀的切削刃高度不一，因此更適合加工脊狀表面。

4. 成本

面銑刀需要重量更大、剛性更強、主軸功率更大的機床，因此使用的價格較貴。相比之下，飛刀可用于小型機床，價格便宜得多。此外，所需的刀片越多，運行成本就越高。因此，與需要多個刀片的端面銑刀相比，飛刀的成本較低。

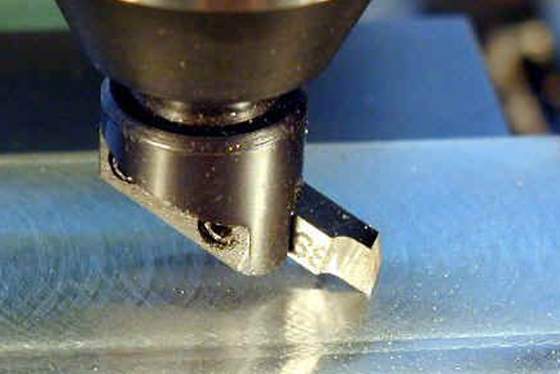

飛刀精加工表面的注意事項

飛刀工具已成為表面精加工不可或缺的工具。然而，在使用這些工具之前，需要考慮一些注意事項。

飛刀維護

如果您使用的是小型或輕型機床，則應使用單齒飛刀以獲得最佳性能。反之，多齒銑削飛刀由于缺乏驅動每個齒穿過工件所需的強大動力和剛度，在小型機床上無法發揮理想性能。

此外，飛刀刀頭必須足夠鋒利，才能在不需要額外動力的情況下進行切割，以克服困難并確保精加工效果。

刀尖半徑

專業機械師會將飛刀刀具的刀尖半徑保持在 1.5 毫米以下。這是因為刀尖半徑越小，進給速度就越慢，從而獲得精細的加工效果。因此，要避免刀尖半徑過大，因為這會增加刀具的切削壓力，導致偏斜，產生震顫和不良的精加工效果。

工件類型

在使用飛刀加工 1018 等鋼材時，最好使用零弧度的硬質合金刀頭，表面切割度約為 5 度。但是，對于 6061 等鋁材料，則建議使用高速飛刀刀頭從端面開始磨削約 60 度的斜面。

此外，大多數機械師傾向于將普通飛刀的直徑調小些。因此，在這一些特定直徑下，您可以輕松地使用飛刀在鋁材上切出 0.25 毫米深的切口。

選擇韋克幫你處理CNC銑削項目

銑削飛刀有多種類型，每種類型都有其優點、兼容性和局限性，你需要為你的加工項目謹慎選擇。在韋克快速成型，我們提供專業的CNC銑削服務，生產精密金屬和塑料零件。憑借多年的加工經驗，我們的工程師可以幫助您快速選擇適合銑削零件的刀具。此外，我們的內部機加廠擁有多臺先進的數控銑床，可以幫助您快速、經濟地交付銑削零件。立即聯系我們，獲取免費報價和 DfM 反饋。

結論

如今，數控銑應用于多個制造行業，為加工操作提供了高水平的精度和準確性、效率和一致性。飛刀是一種重要的旋轉切削工具，刀體上裝有一個或多個刀頭，這些工具主要用于數控銑床。

常見問題

如何選擇銑削工具？

您必須考慮一些重要因素，如材料類型、內外輪廓尺寸（圓角與倒角）以及零件所需的表面光潔度類型。

為什么通常要避免順銑？

順銑加工程序使刀具和工件之間更難夾住切屑。此外，銑削飛刀的旋轉運動很容易將切屑拋出。

可以用飛刀切孔嗎？

可以，您可以用飛刀切孔。在將飛刀放入數控銑床鉆孔之前，您可以調整旋轉飛刀的直徑，以滿足所需的孔洞尺寸。
