創建手板是產品開發過程中的重要一步。它允許您在實際發布之前創建產品或服務的工作模型，并從潛在客戶那里獲得反饋。在本文中，我們將討論如何創建手板以及創建手板的一些技巧。

什么是手板？

手板(也叫原型)是仍在開發或創建過程中的事物的粗略模型或初步版本。在產品設計和開發領域，手板設計是指創建早期設計，用于在全面生產開始之前測試想法和驗證概念。

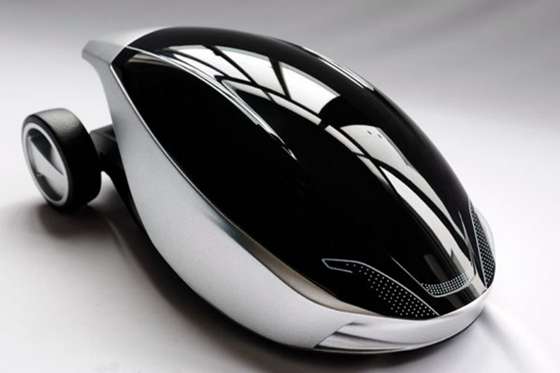

物理手板

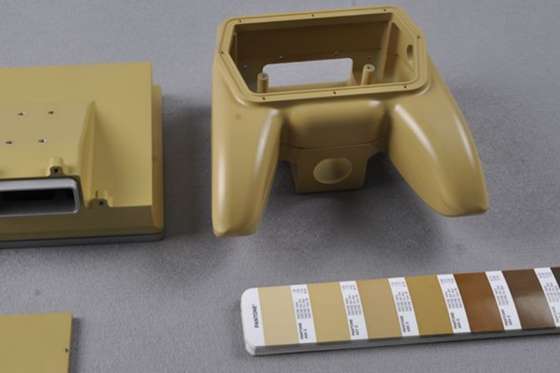

物理手板是您的產品或想法的物理表示。這可以是從紙板剪影到 CNC 或 3D 打印模型的任何東西。功能手板是一種物理手板，可用于驗證您的產品或想法的功能。這可以是任何東西，從您的應用程序模型到您產品的工作模型。

為什么要創建手板？

手板有兩種主要類型：物理的和虛擬的。物理手板是正在設計的產品的實際 3D 版本。它們通常用于測試產品的實際功能和外觀。

另一方面，虛擬手板是產品的計算機生成模型。它們可用于分析各種參數和組件等內容。以下是您需要制作手板的原因。

1. 它使你能夠測試和改進你的設計的功能

第一個手板通常是你產品創意的最基本版本，用來測試你的產品或想法的可行性。

很多時候，你的想法在理論上是可行的。直到你開始實際創造它時，你才發現你的想法有缺陷。這就是為什么開發第一個手板的一個重要原因是為了測試你的想法的功能。在你開始把你的想法從理論變成現實之前，你永遠不會知道設計的問題和挑戰。

2. 它創造了測試各種材料性能的方法

例如，你最初可能想使用金屬–直到你測試其手板，發現塑料在你的特定應用中表現得更好，成本更低。制作手板將幫助你確定最佳材料。

3. 它將幫助你和你的團隊更有效地展示你的產品并做出決定

當涉及到產品展示時，手板制作是必不可少的。手板是為測試一個概念或過程而建造的產品的早期樣品、模型或發布。它允許手板設計者在大規模生產開始之前進行修改和調整。

創建產品手板的4 個簡單步驟

在獲得最終產品創意之前，手板制作過程有 4 個簡單的步驟。手板設計者從以下幾個方面開始。

• 以目標受眾為中心，精心設計產品創意；
• 在數字繪圖程序中使用編碼和圖像設計創建概念草圖或視覺手板；
• 創建一個產品手板；
• 測試并不斷完善，得到最終的手板。

1.列出你的想法信息

創建一個手板是產品開發過程中的一個重要步驟。它允許你在產品或服務實際推出之前創建一個工作模型，并從潛在客戶那里獲得反饋。在這篇文章中，我們將討論如何創建一個手板，以及一些每次都能成功的技巧。

2. 準備進行手板設計

如果你一直在集思廣益，你很有可能有幾個讓你興奮的概念。但你如何把這些想法變成一個數字原型？你很難知道你的想法是否可以生產？

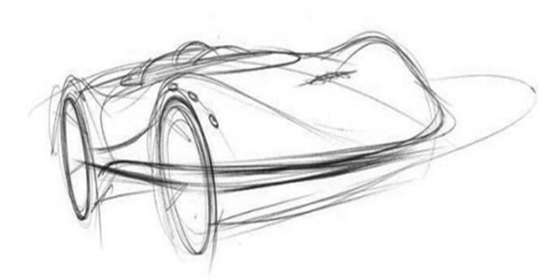

2.1 畫草圖

草圖的繪制從側面的形狀開始?？紤]分型線與整體的最佳組合。草圖以粗略創作為主，需要考慮人機、結構形式、拆解方式、材料等，隨著設計方案的深入，逐漸會有所不同。一般可以繪制三個視圖，從多個角度展示產品的外觀和結構。

2.2 3D 建模

通過使用 3D 軟件，它可以在虛擬 3D 空間中構建產品的物理模型?？梢钥焖俳炔慷褩：痛笾鲁叽纾粤私獯笾鲁叽绫壤?。常用的CAD建模軟件有Solidworks、Catia、Pro/E、UG等。

2.3 制作效果圖

在真正的實物產品出來之前，用軟件給三維模型上色，展示不同的角度和不同的顏色組合。這些效果圖有利于網上展示推廣。通過對軟件上不同效果的比較，可以提前得到產品的最佳配色方案。

3. 制作物理手板

制作一個產品手板是非常有必要的，這樣才能有一個大致的概念。如果虛擬草圖有任何缺陷，制造一個簡單的手板以節省昂貴材料的生產成本非常重要。

有許多不同的方法來創建手板，每一種方法都有自己的優勢和劣勢。一些最常見的方法包括3D打印、CNC手板制作和真空鑄造。

3D打印

它屬于手板設計領域的制造技術之一，被稱為 “增材制造”

3D 打印是通過遵循計算機輔助設計來制造物理產品的好方法。設計過程包括在 SolidWorks、Creo 等軟件上以電子方式生成的帶有數字草圖的工程圖。

第三方編程庫，例如Autodesk 的 123D Design和 Tinkercad，允許用戶創建 3D 對象，而無需昂貴的 CAD 軟件。3D 打印機等工業設備可能很昂貴，但近年來 3D 打印的成本一直在迅速下降。

優勢：

– 這是一個快速的過程，一旦創建了 3D 模型就可以快速打印。實物產品可以在最終設計之前進行測試。

– 這是一個相對省錢的方法。通過制作3D模型而不是大規模生產實際產品，可以在早期階段消除尺寸和設計方面的錯誤。

– 3D打印的手板可以有非常復雜的設計和細節，這在其他手板制作方法中是很難實現的。

劣勢：

– 3D打印所使用的材料不像其他制造方法所使用的材料那樣堅固或耐用，所以它們可能不適合所有的應用。

– 如果設計復雜，3D打印手板的生產可能會很費時和昂貴。

數控手板制作

如果你正在為你的產品或服務尋找潛在的客戶，數控手板是一種經濟有效的方式。它是一種流行的制造工藝，用于創建準確和耐用的手板。同時，這也是一種從機械廠獲得金屬和塑料手板的好方法。

數控樣機是一個使用CAD設計從3D模型創建物理手板的過程。它經常被用來為新產品開發籌集資金或減少傳統手板制作方法的高成本。

優勢：

– CNC 手板制作是一種非常精確的方法，可以實現嚴格的公差和精細的細節。

– 數控手板制作中使用的材料通常非常堅固耐用，使其適合于高壓力的應用。

– 它可以用來制作各種材料的手板，包括各種塑料和金屬材料。

缺點：

– 由于設備成本和所需的專業知識，CNC手板制作是一種昂貴的方法。

– 手板的制作取決于機器。它是一個耗時的過程，特別是對于復雜的設計。

– 需要專門的設備和培訓，以生產數控手板。

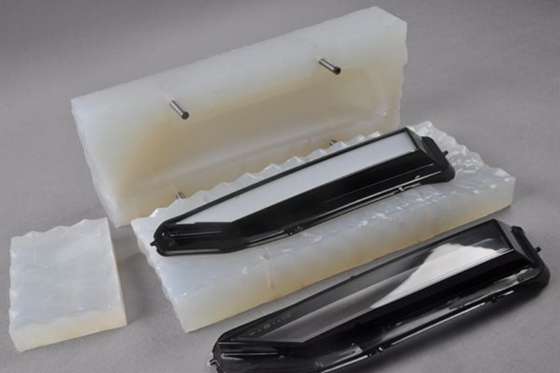

真空復模

真空復模(也叫真空鑄造)是一種多功能和相對低成本的方法，可以用廣泛的材料創造手板。這個過程包括從3D打印或CNC加工的主模型中創建一個模具，然后將液體材料倒入模具并在真空下固化。復?？捎糜谥圃鞜崴苄圆牧虾蜔峁绦圆牧系氖职?，使其成為廣泛的應用的良好選擇。

優點：

– 真空鑄造成本相對較低，因為模具可以多次重復使用。

– 真空鑄造中使用的材料通常具有柔韌性和耐用性，可用于制造適用于功能測試的手板。

– 這是一個可擴展的過程，非常適合小批量組件和零件的項目。

缺點：

– 真空鑄造中使用的模具通常是一次性使用的，這意味著每個新的手板都必須從新模具中鑄造出來。就手板開發的初始階段并不適用。

– 與其他一些方法（例如 3D 打印）相比，這是一個較慢的過程。

– 真空鑄造中使用的材料可能不如其他方法中使用的材料那么堅固或耐用。

4. 測試手板

測試手板很重要，因為它可以讓您在產品上市之前識別產品的任何潛在問題。從長遠來看，這可以節省時間和金錢，并確保您的產品具有最高質量。測試手板有多種不同的方法，包括用戶測試、功能測試和壓力測試。

用戶測試涉及將您的產品交到真實用戶手中，并查看他們如何與之交互。這可以為您提供有關可用性和用戶體驗等方面的寶貴反饋。

功能測試是一種更具技術性的測試形式，它從技術角度審視您的產品如何工作。這可以幫助您識別任何需要在發布前修復的潛在錯誤或故障。

壓力測試是一種模擬現實世界條件的測試，以查看您的產品如何承受。這對于將在苛刻環境中使用的產品（例如戶外裝備或醫療設備）來說可能很重要。

總體而言，這些手板制作方法中的每一種都有其自身的優點和缺點。在為特定應用選擇最佳方法時，重要的是要考慮成本、速度、材料特性和設計復雜性等因素。最終，完美的產品手板制作方法將取決于您的特定需求和目標。

制作手板的 5 個技巧

了解知識產權——了解知識產權以及如何保護您的想法很重要。您不想將時間和資源投入到其他人可以輕松復制的東西上。關于這方面的知識建議咨詢專利律師或知識產權顧問。

保密協議——在您開始與他人分享您的想法之前，簽訂保密協議 (NDA) 也很重要。這將有助于保護您免受他人竊取您的想法。

反饋——一旦你有了手板，從潛在客戶那里獲得反饋就很重要。這將幫助您改進產品并確保它是人們真正想要的東西。

測試你的手板——別忘了測試你的手板！確保它經久耐用，并能經受住嚴酷的使用。

尋找制造商–當您準備好批量生產產品時，找到您可以信任的制造商很重要。確保他們對您正在制作的產品類型有經驗。

下一步：制作自己的手板

現在您已經了解了如何創建基本手板，是時候開始考慮制作自己的手板了。創建手板的過程對于任何產品開發項目都很重要，因為它允許您探索不同的設計選項、可視化最終產品并確保一切正確地融合在一起。

深圳韋克是一家專注于塑料和金屬零件的快速手板制作和小批量零件制造公司，擁有從手板到零件生產的一站式服務。我們提供 CNC 加工、3D 打印、真空復模和快速模具服務，以滿足您的個性化產品設計需求。

常問問題

制造一個手板需要多少錢？

制造成本完全取決于產品的尺寸、類型和設計。要獲得您設計的實時報價，請上傳 CAD 文件或通過我們網站上的報價頁面發送您的項目信息。

我在哪里可以找到可靠的手板制造商？

韋克提供手板設計服務，并聘請了經驗豐富的工程師來幫助您完成項目。您可以隨時聯系我們并獲得專業的咨詢。
