注塑成型是一種常見的制造工藝，根據(jù)所用原材料的不同而有不同的叫法。ABS 注塑成型工藝就是其中的一種。顧名思義，這種注塑成型工藝的原材料是 ABS 塑料。

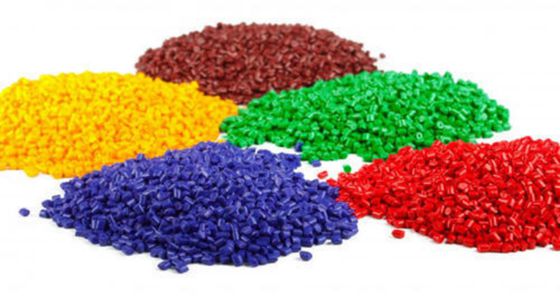

了解用于注塑成型的 ABS

ABS 是丙烯腈-丁二烯-苯乙烯（Acrylonitrile Butadiene Styrene）的縮寫。這種塑料材料由三種單體組成，每種單體都為聚合物塑料提供了各自的特性，使其具有廣泛的性能。

丙烯腈具有的特性包括耐化學(xué)性、硬度和耐熱性。其他特性包括丁二烯帶來的抗沖擊性和韌性，以及苯乙烯帶來的強(qiáng)度和光澤度。盡管ABS具有多種特性，但它卻是最便宜的塑料之一。此外，由于易于加工，它也是最容易用于注塑成型的塑料之一。

為什么選擇ABS作為注塑材料？

盡管ABS的強(qiáng)度和韌性廣受贊譽(yù)，但這種堅(jiān)固的塑料并不那么不受紫外線的影響。因此，它在戶外的使用受到限制。不過，零件制造商已經(jīng)找到了一些方法，通過使用各種添加劑和填充物（如丙烯酸纖維、玻璃纖維和不銹鋼纖維）來控制這種塑料的特性，使其能夠抵御紫外線。這些添加劑改變了塑料的特性，進(jìn)一步提高了其在各種應(yīng)用中的用途。

這些特性和操作潛力使 ABS 成為注塑成型工藝中使用最廣泛的聚合物。想了解這種塑料是如何用于制造各種成品的嗎？那么，繼續(xù)閱讀接下來的內(nèi)容。

ABS 注塑成型工藝

本節(jié)重點(diǎn)介紹制造商在 ABS 塑料成型過程中必須遵循的各個(gè)步驟。其中包括

1. 材料預(yù)處理

在使用 ABS 塑料進(jìn)行生產(chǎn)之前，需要對(duì)其進(jìn)行適當(dāng)?shù)母稍锾幚?。使用的干燥溫度范圍?80 – 85°C，持續(xù) 2 – 4 小時(shí)。另一種干燥方法是使用溫度為 80°C 的干燥料斗。不過，后一種方法只能持續(xù) 1 – 2 小時(shí)。

2. 注塑機(jī)的校準(zhǔn)

處理完材料后，下一步是準(zhǔn)備 ABS 注塑機(jī)的工作。這需要設(shè)置壓縮比、鎖模力和注塑壓力等參數(shù)。這些參數(shù)的典型值包括：壓縮比大于 2，鎖模力介于 4700 至 62000t/m2 之間，注塑壓力大于 1500 bar。

3. 模具和澆口設(shè)計(jì)

模具對(duì) ABS 制品的成型至關(guān)重要。因此，設(shè)計(jì)模具和澆口對(duì)整個(gè)注塑過程非常重要。通常情況下，ABS 模具的厚度在 0.025 – 0.05 毫米之間，而澆口長度則設(shè)定在 1 毫米以下。此外，熔融 ABS 流過的通道直徑設(shè)定為 3 毫米，而通風(fēng)孔的寬度為 4 – 6 毫米。最后，模具溫度始終保持在 60 – 65°C 之間。

4. 注塑溫度

特定 ABS 注塑工藝所使用的注塑溫度取決于所使用的 ABS 質(zhì)量/等級(jí)。下面列出了一些常用于 ABS 塑料成型的 ABS 塑料等級(jí)和最佳注塑成型溫度：

• 阻燃級(jí)：200 – 240°C，最佳溫度為 220°C – 230°C；
• 電鍍級(jí)：250 – 275°C，最佳溫度為 270°C；
• 玻璃纖維增強(qiáng)級(jí)：230°C – 270°C；
• 高沖擊等級(jí)：220°C – 260°C，最佳溫度為 250°C；
• 耐熱等級(jí)：240°C – 280°C，最佳溫度為 265°C – 270°C。

5. 注塑成型速度

注塑成型速度取決于 ABS 塑料的等級(jí)和成品要求，例如，阻燃 ABS 塑料只能使用較慢的注塑成型速度。此外，需要精密表面處理的產(chǎn)品可能需要高速注塑成型。

6. 停留時(shí)間

停留時(shí)間是指塑料顆粒從注塑模筒移動(dòng)到注塑模具所需的時(shí)間。對(duì)于 ABS 塑料，在溫度低于 265°C 時(shí)，停留時(shí)間通常為 5 – 6 分鐘。但是，對(duì)于阻燃級(jí) ABS 塑料，停留時(shí)間更短，溫度也更低。

7. 背壓

建議在 ABS 注塑過程中盡可能降低背壓，以防止磨損?？山邮艿膲毫νǔＴ?5 bar左右。

8. 清理

某些等級(jí)的 ABS 在取下部件后容易粘在模具螺桿上。因此，最好的清理方法是稍等殘留物磨掉，然后用聚苯乙烯徹底清潔注塑機(jī)的隔間。

ABS 注塑成型的優(yōu)點(diǎn)

ABS 注塑成型是受歡迎的塑料成型方式之一，原因有很多。其中一些優(yōu)點(diǎn)包括：

可注塑性高

由于 ABS 的可加工性，使得使用這種塑料很容易復(fù)制出復(fù)雜的功能部件。由于該塑料的硬度較高，因此除了能準(zhǔn)確地生產(chǎn)零件外，即使在極端條件下使用，也能保持功能的完整性。

拉伸強(qiáng)度高

ABS 模制零件具有很高的拉伸強(qiáng)度，因此適合用于需要支撐重負(fù)荷的應(yīng)用。這種塑料能夠承受巨大的機(jī)械沖擊，因此在高拉伸應(yīng)用中是一種經(jīng)濟(jì)實(shí)惠的選擇。

可回收性

ABS 的可回收性使其成為可重復(fù)使用的理想材料?；厥諒S可以輕松地將塑料零件粉碎，然后與新的 ABS 混合，用于生產(chǎn)新零件。

ABS 注塑成型的缺點(diǎn)

盡管 ABS 具有眾多優(yōu)點(diǎn)，但它也有不足之處。其中一些缺點(diǎn)包括

抗疲勞性差

雖然 ABS 部件通常具有較高的拉伸強(qiáng)度，但由于其抗疲勞性較差，因此無法長時(shí)間承受重負(fù)荷。如果持續(xù)暴露在高壓力環(huán)境中，ABS 塑料零件很容易降解。

抗紫外線能力差

ABS 塑料的一大缺點(diǎn)是抗日曬性能差，這種材料經(jīng)常暴露在陽光下容易降解。不過，零件制造商會(huì)在成型過程中向 ABS 塑料中添加添加劑，以提高其日曬性能。

ABS 注塑成型過程中應(yīng)考慮的因素

在嘗試開始一批 ABS 注塑成型時(shí)，必須具備幾個(gè)因素。這些因素對(duì)于成功成型零件至關(guān)重要。

成型前材料中的水分

ABS 塑料具有一定的吸濕性（可吸收空氣中的水分），也可吸收周圍的水分。然而，任何成型 ABS 塑料中的水分都可能導(dǎo)致塑料結(jié)構(gòu)缺陷。因此，確保所使用的 ABS 塑料經(jīng)過適當(dāng)干燥。

溫度控制

在 ABS 注塑成型過程中，溫度控制至關(guān)重要，因?yàn)樗芰线^熱會(huì)導(dǎo)致熱降解。這種熱降解是由于塑料中的化學(xué)鍵斷裂，可能導(dǎo)致成品部件上出現(xiàn)棕色顆粒。

使用具有良好溫度控制的注塑機(jī)是非常重要的。例如，當(dāng)生產(chǎn)的 ABS 零件具有較高的光澤度時(shí)，生產(chǎn)中使用的溫度就會(huì)高于正常溫度。但需要注意的是，注塑過程中使用的溫度越高，曝光時(shí)間就應(yīng)該越短。

零件和模具設(shè)計(jì)

在注塑成型之前設(shè)計(jì)零件，可以確定是否可以生產(chǎn)零件。以下是 ABS 零件設(shè)計(jì)的一些一般原則：

• 零件壁的厚度應(yīng)均勻一致。如果有任何變化，變化幅度不應(yīng)超過 25%。這一點(diǎn)很重要，因?yàn)榫鶆虻谋诤裼兄诜乐乖谟腥毕莸谋诤裆袭a(chǎn)生應(yīng)力。
• 此外，壁厚應(yīng)決定半徑大小。半徑與壁厚之比不應(yīng)小于 0.3。這里的黃金法則是半徑越大，應(yīng)力越小。但是，半徑必須保持在合理的范圍內(nèi)，因?yàn)榘霃竭^大會(huì)在零件上留下凹痕。
• 模具的厚度應(yīng)在 0.025 至 0.05 毫米之間。此外，澆口長度應(yīng)在 1 毫米左右，流道直徑應(yīng)在 3 毫米左右，排氣孔寬度應(yīng)在 4 至 6 毫米之間。
• 最后，注塑模具的冷卻過程需要優(yōu)化設(shè)計(jì)，以防止出現(xiàn)收縮問題。

ABS 注塑成型的應(yīng)用

ABS 塑料在不同行業(yè)都有應(yīng)用，由于其易于成型、生產(chǎn)成本低、耐物理和化學(xué)變化，這種聚合物已成為制造商廣泛使用的材料。下面舉例一些 ABS 塑料部件的應(yīng)用行業(yè)：

建筑業(yè)： 由于 ABS 塑料耐物理、化學(xué)和重物沖擊，制造商用它來制造建筑物中使用的管道和配件。

汽車行業(yè)： ABS 塑料是輕質(zhì)汽車零件的常用原材料。用 ABS 塑料制造的汽車零件包括安全帶零件、車門限位器、立柱飾條、儀表板零件等。

消費(fèi)行業(yè)： ABS 塑料可用于許多家用電器，如食品加工機(jī)、吸塵器、冰箱內(nèi)襯等。

其他應(yīng)用還包括保健、體育和電氣行業(yè)。

ABS 注塑成型工藝的成本

如果您想使用注塑工藝生產(chǎn)一些零件，那么在進(jìn)行生產(chǎn)之前，最好先了解一下整個(gè)工藝的成本。要估算所涉及的成本，您需要考慮不同的成本因素。

設(shè)備成本

如果你打算購買設(shè)備，你將需要支付昂貴的費(fèi)用。除了購買設(shè)備，您還必須對(duì)設(shè)備進(jìn)行維護(hù)，這可能會(huì)花費(fèi)您一大筆錢。因此，性價(jià)比較高的選擇是外包生產(chǎn)。

模具成本

這將增加 ABS 注塑成型工藝的成本。制作注塑模具主要有兩種方法，它們包括 CNC 加工和3D 打印。這些方法中，小批量簡單 3D 打印模具的成本較低。對(duì)于大批量生產(chǎn)或設(shè)計(jì)復(fù)雜的鋼模，成本是高昂的。

服務(wù)成本

這里的成本包括執(zhí)行任務(wù)的人員的薪酬以及機(jī)器的設(shè)置和維護(hù)費(fèi)用。這里考慮的參數(shù)包括：

• 監(jiān)控成本： 這是機(jī)器操作員的費(fèi)用。
• 設(shè)置成本： 用于安裝模具和生產(chǎn)成品部件所需的時(shí)間。
• 維修成本： 維修成本包括對(duì)有缺陷的部件進(jìn)行維修，以及用于維護(hù)設(shè)備的工具。

雖然 ABS 模塑沒有固定價(jià)格，但一般規(guī)則是零件數(shù)量越多，單件價(jià)格越低。

結(jié)論

ABS 注塑成型看似很容易實(shí)現(xiàn)。然而，其中的技術(shù)細(xì)節(jié)只有專家才懂。因此，將 ABS 注塑外包給真正了解該制造工藝的公司非常重要。

在韋克，我們擁有先進(jìn)的制造技術(shù)和資源，可以為客戶提供專業(yè)的快速成型服務(wù)，包括 CNC 加工、快速模具和注塑成型、真空復(fù)模等。因此，今天就獲取報(bào)價(jià)，您一定能以具有競爭力的價(jià)格獲得高質(zhì)量的注塑件。

常見問題

ABS 塑料在什么溫度下熔化？

ABS 是無定形的，因此沒有真正的熔化溫度。 不過，其過渡溫度約為 105°C（221°F）。

ABS 塑料的毒性有多大？

ABS 無毒無害。這也是它成為制造業(yè)常用塑料材料的眾多原因之一。不過，不鼓勵(lì)將其用于醫(yī)療植入物。

如何解決阻燃 ABS 注塑成型的問題？

為防止阻燃 ABS 塑料吸濕后產(chǎn)生廢氣，需要確保材料完全干燥。此外，在注塑成型過程中還需要確保良好的溫度和停留時(shí)間控制，以防止 ABS 塑料發(fā)生熱降解。
